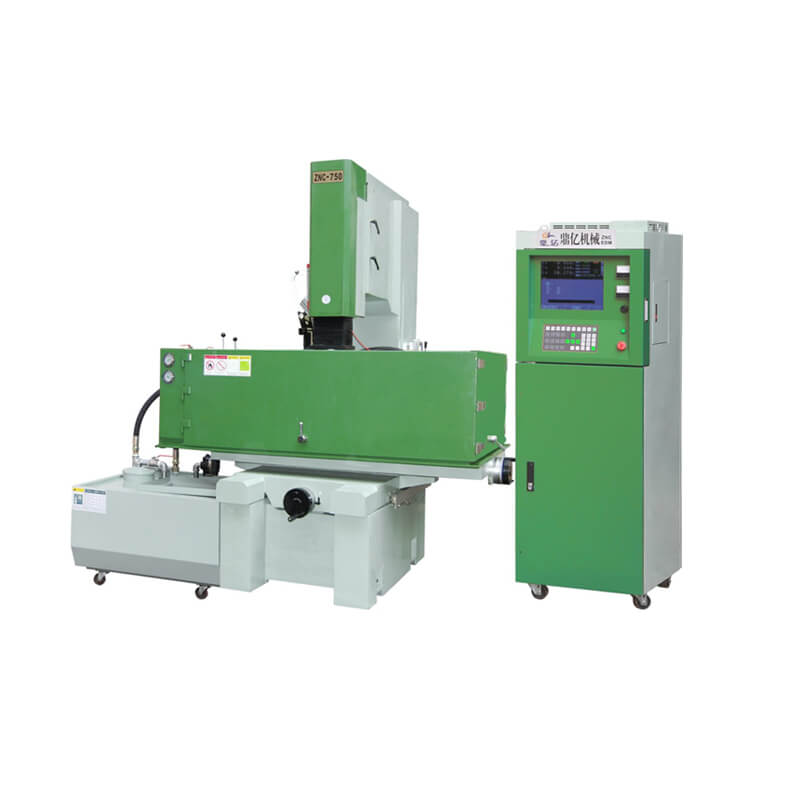

一般將光學尺安裝在機床的工作臺上，隨機床而動，讀數頭固定在床身上，盡可能使讀數頭安裝在主尺的下方。其安裝方式的選擇必須注意電火花機床液濺落方向。另外，一般情況下，讀數頭應盡量安裝在相對 電火花機床靜止部件上，此時輸出導線不移動易固定，而尺身則應安裝在相對機床運動的部件上。

1、電火花機床光學尺安裝基面安裝電火花機床光學尺時，不能直接將光學尺安裝在粗糙不平的機床身上。光學尺及讀數頭分別安裝在機床相對運動的兩個部件上。用百分表檢查機床工作臺的主尺安裝面與導軌運動的方向平行度。百分表固定在床身上，移動工作臺，要求達到平行度為0.1mm/1000mm以內。如果不能達到這個要求，則需設計加工一件光柵尺基座。另外讀數頭需安裝在讀數頭基座上。讀數頭的基座與尺身的基座總共誤差不得大于±0.2mm。安裝時，調整讀數頭位置，達到讀數頭與光柵尺尺身的平行度為0.1mm左右，讀數頭與光柵尺尺身之間的間距為1~1.5mm左右。
2、電火花機床光學尺主尺安裝將光柵主尺用M4螺釘上在機床安裝的工作臺安裝面上，但不要上緊，把百分表固定在床身上，移動工作臺。用百分表測量主尺平面與機床導軌運動方向的平行度，調整主尺M4螺釘位置，使主尺平行度滿足0.1mm/1000mm以內時，把M2螺釘徹底上緊。
3、電火花機床光學尺讀數頭的安裝在安裝讀數頭時，首先應保證讀數頭的基面達到安裝要求，然后再安裝讀數頭，其安裝方法與主尺相似。最后調整讀數頭，使讀數頭與光柵主尺平行度保證在0.1mm之內，其讀數頭與主尺的間隙控制在1~1.5mm以內。
4、電火花機床光學尺檢查光學尺安裝完畢后，可接通數顯表，移動工作臺，觀察數顯表計數是否正常。
在機床上選取一個參考位置，來回移動工作點至該選取的位置。數顯表讀數應相同（或回零）。另外也可使用百分表，使百分表與數顯表同時調至零。

5、電火花機床光學尺護罩電火花機床光學尺加裝護罩，護罩的設計是按照光柵傳感器的外形截面放大留一定的空間尺寸確定，護罩通常采用橡皮密封，使其具備一定的防水防油能力。
